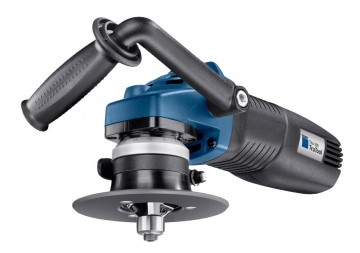

TRUMPF Laskantfreesmachine TKA 500
TRUMPF Laskantfreesmachine TKA 500
Kantvoorbereiding in één stap. Standaard voorzien van 45º freeskop.
Andere freeskoppen van 0 ° en 15 ° - 60 ° in stappen van 5º zijn verkrijgbaar. De freeskoppen hebben drie snijkanten en kunnen driemaal worden gedraaid, waardoor de bedrijfskosten worden verlaagd.

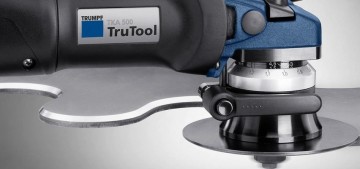

Met de TruTool TKA 500 voorziet u componenten van schone zichtkanten, breekt u scherpe kanten af of brengt u een radius aan. Dit met verschillende hoekposities en in slechts één stap. Met gebruik van de optionele steunplaat is zelfs werken in de kleinste ruimten geen enkel probleem. De fasehoogte kunt u daarbij snel instellen en u kunt faselengtes van maximaal 5 mm maken in constructiestaal van 400 N/mm². De hand- en geleidegreep in combinatie met de ideale machinegrootte maken een eenvoudige handling van de machine mogelijk.
In één handomdraai
De gewenste fasehoogte stelt u snel en zonder gereedschap in met een verschaling.
De TruTool TKA 500 werkt stil, snel en trillingsarm.

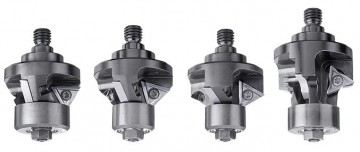

Naar keuze zijn draaiplaathouders van 15° - 60° verkrijgbaar die versteld kunnen worden in stappen van 5.
Geschikt voor de bewerking van kleine stukken van min. 50 x 50 mm en max. 300 x 300 mm.

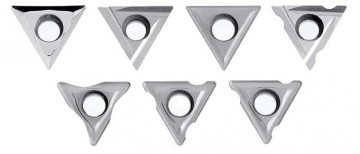

Wij bieden u een breed spectrum aan verschillende draaiplaten. Deze zijn te gebruiken voor de bewerking van staal, aluminium en kunststof. Ook kunt u draaiplaten voor het bewerken van afschuiningen van 0° en 15° - 60° die in stappen van 5 versteld kunnen worden. De draaiplaten beschikken over drie snijkanten en kunnen drievoudig worden gedraaid, waardoor de bedrijfskosten verlaagd worden.
De TruTool TKA 500 wordt standaard geleverd met een draaiplaathouder van 45°. U kunt de machine echter ook zonder gereedschap verkrijgen. Met de beide varianten krijgt u de gelegenheid individueel de voor u juiste hoek te kiezen.
In het standaardprogramma van TRUMPF is zelfs een draaiplaathouder van 0° verkrijgbaar, die hoofdzakelijk wordt gebruikt voor het bewerken van kopse kanten. De draaiplaathouder plasma is geschikt voor het afronden van plasmagesneden kanten. Bij afrondingen met radii van 2, 3 of 4 mm is de draaiplaathouder R het perfecte toebehoren.
|
MAXIMALE FASELENGTES: |
|
||
|
MAXIMALE FASELENGTE STAAL 400 N/MM² |
7 mm |
||
|
MAXIMALE FASELENGTE STAAL 600 N/MM² |
3,7 mm |
||
|
MAXIMALE FASELENGTE STAAL 800 N/MM² |
2,3 mm |
||
| MAXIMALE FASELENGTE ALUMINIUM 250 N/MM² | 10 mm | ||
| MAXIMALE FASEHOOGTES: | |||
| MAXIMALE FASEHOOGTE STAAL 400 N/MM² | 4,9 mm | ||
| MAXIMALE FASEHOOGTE STAAL 600 N/MM² | 2,5 mm | ||
| MAXIMALE FASEHOOGTE STAAL 800 N/MM² | 1,6 mm | ||
| MAXIMALE FASEHOOGTE ALUMINIUM 250 N/MM² | 6,4 mm | ||
| RADII: | |||
| KORSTE BINNENSTRAAL | 18 mm | ||
| ALGEMEEN | |||
| MINIMALE PLAATDIKTE | 0,7 mm | ||
| WERKSNELHEID | 3 m/min - 4 m/min | ||
| NOMINAAL OPGENOMEN VERMOGEN | 1400 W | ||
| NEUTRAAL TOERENTAL | 8390 1/min | ||
| GEWICHT: | |||
| GEWICHT ZONDER KABEL | 3,5 kg |
